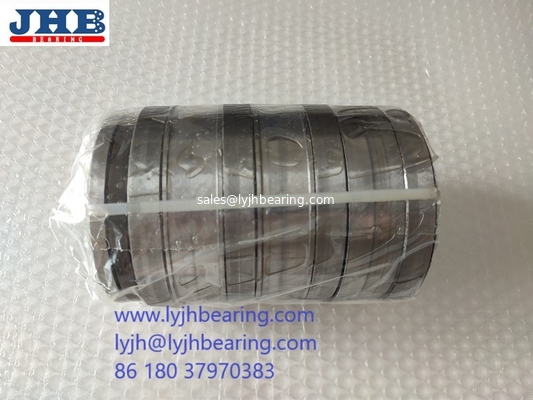

Grande boîte de vitesse M6CT30150A 30x150x335mm pour le matériel de forage de trou profond

Grande boîte de vitesse M6CT30150A 30x150x335mm pour le matériel de forage de trou profond

Le M6CT30150A de rapport se compose d'une série de plats poussés et d'ensembles de rouleau avec des douilles de compression séparant les étapes. La conception composante et le match global rectifiant pour rendre cette incidence unique. La conception des douilles, avec le meulage de match de précision des composants, permet à la charge d'être également appliquée par les étapes de l'incidence.

Les paliers de butée tandem M6CT30150A sont conçus pour être utilisés dans des applications horizontales d'axe (commandes de vitesse d'extrudeuse) et il est essentiel qu'une charge poussée suffisante soit appliquée pour empêcher le glissement de rouleau. Typiquement, la charge minimum exigée est exprimée comme rapport de l'estimation dynamique de la charge de l'incidence (C) à la charge appliquée (p). Des charges représentant C/P > 12 doivent être évitées et les charges où C/P tombe entre 8 et 12 devraient être. M6CT30150A évités is6stages poussent le roulement à rouleaux avec le diamètre intérieur : taille de 30mm, diamètre extérieur : 150mm, la taille : 335mm

Les incidences tandem offrent une solution optima partout où les conditions suivantes s'appliquent :
■petite enveloppe radiale de conception
■forces axiales élevées
■longue durée de fonctionnement
■basse énergie de friction.
Les incidences tandem ont prouvé efficace principalement dans des boîtes de vitesse pour les boudineuses à vis simples et jumelles dans le caoutchouc et l'industrie du plastique.
D'autres applications possibles incluent :
■matériel de forage de trou profond
■machines de soudage par friction.

  Machine en plastique d'extrudeuse

 Application des incidences tandem
À l'aide des incidences tandem, les recommandations suivantes devraient :
1. charge initiale : 1% de l'estimation dynamique de charge de base. L'estimation dynamique de charge de base de chaque incidence tandem. Des figures non énumérées seront fournies par l'institut de sortie sur demande.
2. conseils de radial : des roulements à rouleaux cylindrique de roulements à rouleaux d'armement complet ou d'aiguille peuvent être utilisés.
3. inclinaison Eliminate : les pièces de soutien doivent être usinées pour éliminer toute inclinaison.
4. montage des tolérances : a recommandé les tolérances de montage suivantes : axe f6 et trou F7 de logement.
5. lubrification : des incidences tandem doivent toujours être lubrifiées par circulation d'huile.
