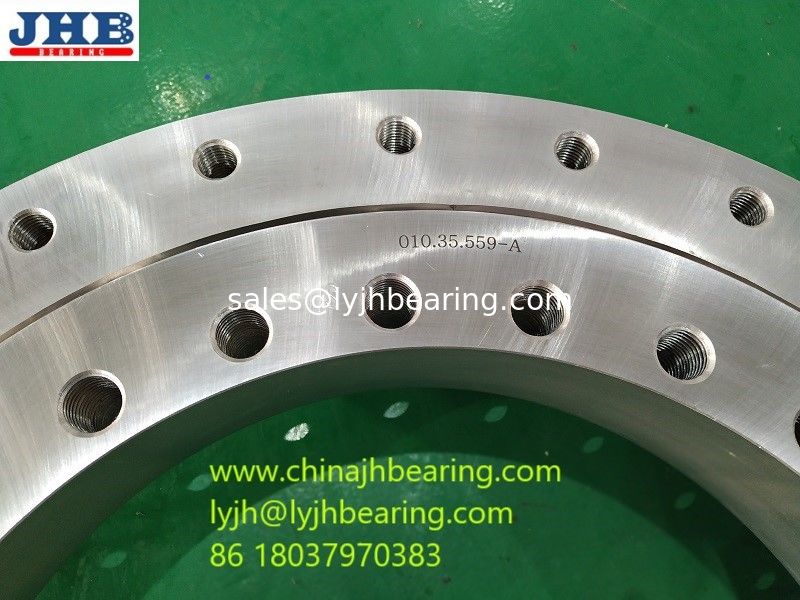

Roulement à billes VSU 200544 616x472x56mm de pivotement pour la machine de plates-formes d'accès

Représentation de rapport de VSU 200544 :


Des anneaux de pivotement de VSU 200544 sont scellés des deux côtés, lubrifiés avec une graisse de haute qualité, peuvent être re lubrifiée par l'intermédiaire des mamelons de lubrification et sont particulièrement faciles à s'adapter. Les voies de roulement sont fournies sans dents d'engrenage ou, afin de réaliser les solutions simples d'entraînement, sont disponibles avec les dents d'engrenage externes ou internes.
des anneaux de pivotement sont conçus comme : quatre incidences de contact de point
ces anneaux de pivotement sans charge initiale sont robustes et avérés sous l'opération très exigeante ; ils placent seulement de légères exigences sur la planéité et le perpendicularity de la construction adjacente. Ils conviennent aux applications avec de basses conditions pour l'exactitude et la rigidité de la disposition de rapport, par exemple dans les machines, l'équipement d'énergie éolienne et les machines de construction métallurgiques simples.  Le diamètre extérieur : 616mm, diamètre intérieur : 472mm, taille : 56mm, c'est la série légère soutenant la structure sans dents.





DescriptionVSU 200544	roulement à billes de pivotement
Dimension (ODXIDXH)	616x472x56mm
Diamètre extérieur (OD)	616 millimètres
Diamètre intérieur (identification)	472 millimètres
Largeur/taille/(h)	56 millimètres
poids	37kgs
Matériel	42CrMo, 50Mn
Roulement	Boule de LYC
Paquet	À l'intérieur du paquet : feuille de plastique + papier d'emballage + bande bleue ; Paquet extérieur : cas en bois de libre-fumigation standard d'exportation.
Le délai de livraison	20-30 jours
Service	La technologie communiquent avec l'ingénieur, et si vous avez besoin du schéma d'ensemble, nous pouvons t'envoyer

Nous avons 70 employés, avec 10 ingénieurs expérimentés et technicists professionnels. La majeure partie de l'ingénieur usine de LYC et de ZWZ de marque, elles avaient possédé le produit et la conception et après des ventes éprouvées pour concevoir l'incidence. Nous pouvons également concevoir le dessin selon la condition de travail de rapport pour répondre au besoin des clients.
Capacité de fabrication :
Équipé des instruments de fabrication avancés de machine et d'essai de commande numérique par ordinateur pour assurer la tolérance précise, toutes les incidences sont de l'uniforme identifiant et emballant par la qualité supérieure, les prix raisonnables et les services parfaits. En attendant nous pouvons faire le module pour examiner le trou de montage.
Contrôle de qualité :

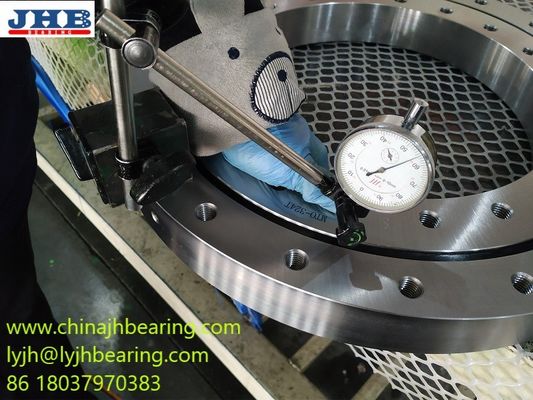

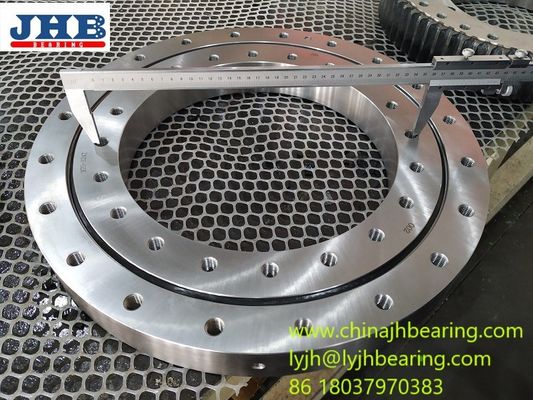

Toute l'incidence de la pièce forgéee à l'assemblage, il devra inspecter l'étape. Pour la pièce forgéee de rapport nous devrons examiner la taille et dureté et surface, pour le processus de tour et le processus de meulage, d'abord il devra vérifier par le travailleur, et alors l'inspecteur professionnel vérifiant la taille et précis, la dernière étape le moniteur inspectera la taille. Elle peut assurer le défaut zéro.
Forge du processus :
Les blancs des voies de roulement sont principalement faits de tiges et tubes, alors que le processus de forge s'applique seulement aux tiges. Cependant, les pièces forgéees sont les matériaux vides les plus utilisés en soutenant la fabrication, et conviennent à de grandes et moyennes incidences. La pièce forgéee peut être divisée en pièce forgéee chaude, pièce forgéee à froid et pièce forgéee chaude. La pièce forgéee chaude se rapporte au traitement au-dessus de la température de recristallisation du métal de billette, la pièce forgéee chaude forge à une température ne dépassant pas la température de recristallisation, et la pièce forgéee à froid se rapporte à la pièce forgéee à la température normale.
Le but de la pièce forgéee d'olive : 1. Par la pièce forgéee, obtenez un blanc avec une taille semblable au produit, améliorer l'utilisation des matériaux en métal, réduire la quantité d'usinage, et réduire des coûts. 2. la pièce forgéee peut éliminer les défauts internes du métal, améliorer la structure, et augmenter ainsi la durée de vie de l'incidence.
Processus général de la pièce forgéee :
Matériel de barre, inspection, chauffant, masquant, chauffage secondaire, forgeant, roulant, se refroidissant, recuit, nettoyant
Rotation approximative : La rotation approximative est effectuée selon le dessin du processus de rotation, et la vitesse et la quantité de coupure de coupure sont strictement mises en application selon la réglementation technique (la vitesse générale de coupe est 5 t/mn. La quantité de coupure est 10mm | 12mm).
2,2 vieillissement de rotation approximatif : Après la rotation approximative du rapport des pièces est accomplies, l'appui à trois points et la pose plate n'est pas permis (on ne permet pas l'empilement), et la précision tournant le traitement peut être exécutée après le temps vieillissant n'est pas moins de 48 heures.
2,3 l'amende tournant soutenir des pièces en finissant la rotation, la vitesse de coupe est de 6 à 8 révolutions par minute, et la quantité de coupe est de 0,3 à 0,5 millimètres.
2,4 rotation de précision : Afin d'empêcher les pièces de déformer quand les pièces de rapport sont finalement finies, les pièces doivent être détachées pour faire les parties dans un état non stressé. La vitesse de rotation est de 8 révolutions par minute et la quantité de coupure est de 0,2 millimètres.
2,5 processus spécial de voie intérieure de roulement de pivotement de rouleau de croix et de trois-rangée : Pour empêcher la voie intérieure de roulement de pivotement de rouleau de croix et de trois-rangée de déformer après traitement thermique. Le processus de rotation doit être effectué dans les paires, c.-à-d., le caniveau est traitement dos à dos. Aucune coupe n'est exécutée avant traitement thermique, et la coupe est exécutée après chauffage.
2,6 voiture de finition après chauffage : Après les anneaux intérieurs et externes de l'incidence soyez soumis à un traitement thermique, le processus de rotation de voiture de finition est suivi, et les procédures techniques sont identiques que 2,3 et 2,43)
Incidences VLA 200844 N de pivotement se comporter extrêmement bien dans un grand choix d'applications comme :
• plates-formes d'accès
• excavateurs à roue-pelle
• booms de convoyeur
• grues de tous les types
• petites, moyennes et grandes excavatrices
• tables d'indexation
• tourelles de poche
• applications en mer
• robots
• charriots ferroviaires
• plates-formes rotatoires
• empileurs
• miroirs solaires
• aléseuses de tunnel
• turbines de vent


Types principaux :
Incidences simples d'anneau de pivotement de boule de rangée
Doubles incidences d'anneau de pivotement de boule de rangée
Incidence croisée d'anneau de pivotement de rouleau
Trois incidences cylindrique de pivotement de rouleau de rangée
BOULE et incidences de pivotement combinées par ROULEAU
Incidence d'anneau de pivotement Flanged
À engrenages :
Incidences de pivotement avec la vitesse externe
Incidences de pivotement avec la vitesse interne
A massacré des incidences sans vitesse
Type de bride :
Incidences de pivotement avec la bride externe et la vitesse interne
A massacré des anneaux avec la bride interne et la vitesse externe
A massacré des incidences avec la bride externe et interne
