Matériel d'incidence: | acier GCr15SiMn | Cage de paliers: | 085AI en acier en laiton |
---|---|---|---|
Rapport du roulement: | Rouleau | Diamètre externe: | 290MM |
Diamètre intérieur: | 190mm | Taille: | 75mm |
Utilisation de machine d'ensemble de voie de rouleau soutenant 23038 CC/W33 23038 CCK/W33 190x290x75mm
Le rouleau sphérique bearings23038 CC/W33 23038 CCK/W33 190x290x75mm ayez deux caniveaux, caniveau externe est une partie d'une sphère, dont le centre de courbure est sur l'axe des incidences. Ce type d'incidences possède la représentation auto-dressante, permettant le désalignement de l'axe, et peut également être employé sous certain désalignement permanent.
Ces incidences peuvent supporter des charges radiales plus élevées, aussi bien que certaines charges axiales, mais ne peuvent pas être employées pour supporter les charges axiales pures. L'osculation entre les rouleaux et les caniveaux est haute, et le frottement est plus haut que les roulements à rouleaux cylindrique. Par conséquent, la vitesse de limitation est inférieure.
Type sphérique de roulement à rouleaux |
23038 CC/W33 ont effilé le trou Trou 23938CC/W33 cylindrique
|
Dimension : 190x290x75mm | |
Diamètre externe : | 290mm |
Diamètre intérieur : | 190mm |
Taille : | 75mm |
Poids | 18kgs |
Matériel de roulement | GCr15 |
Matériel de cage | Acier 08AI |
dégagement | C1 C2 C3 C0 |
Trou | 1h12 ennuyé conique |
Lubrification | Lubrification de graisse |
Délai de livraison | En stock |
23038 CC/W33 23038 CCK/W33 190x290x75mm roulement à rouleaux sphérique avec le trou conique
Dimensions - d (à l'intérieur du diamètre) 190mm
Dimensions - D (en dehors du diamètre) 290mm
Dimensions - B (largeur) 75mm
Corps de roulement : Roulements à rouleaux
Séparation : Oui
Le nombre de rangées : Double
Matériel de cage : Cage en acier 08AI
Estimation de précision : P0 P6 P5
Type de joints : Ouvrez-vous
Service d'OEM : Acceptable
Échantillon : Disponible
Certification : ISO9001 : 2000
Marchés d'exportation : Global
Principales dimensions | Estimations de charge de base | Estimations de vitesse | |||||||
dynamique | statique | Vitesse de référence | Vitesse de limitation | poids | Rapport avec le trou cylindrique | Rapport avec le trou conique | |||
190 | 260 | 52 | 414 | 800 | 2200 | 2600 | 8,3 | 23938CC/W33 | 23938 CCK/W33 |
190 | 290 | 75 | 865 | 1340 | 1900 | 2400 | 18 | 23038 CC/W33 | 23038 CCK/W33 |
190 | 290 | 100 | 1120 | 1800 | 1400 | 2000 | 24,5 | 24038 CC/W33 | 24038 CCK30/W33 |
190 | 320 | 104 | 1370 | 2080 | 1500 | 2000 | 35 | 23138 CC/W33 | 23138 CCK/W33 |
190 | 320 | 128 | 1600 | 2500 | 1200 | 1600 | 43 | 24138 CC/W33 | 24138 CCK30/W33 |
190 | 340 | 92 | 1270 | 1700 | 1700 | 2400 | 36,5 | 22238 CC/W33 | 22238 CCK/W33 |
190 | 340 | 120 | 1660 | 2400 | 1300 | 1800 | 48 | 23238 CC/W33 | 23238 CCK/W33 |
190 | 400 | 132 | 2120 | 2650 | 1200 | 1600 | 82,5 | 22338 CC/W33 | 22338 CCK/W33 |
200 | 280 | 60 | 546 | 1040 | 2000 | 2400 | 11,5 | 23940 CC/W33 | 23940 CCK/W33 |
200 | 310 | 82 | 1000 | 1530 | 1800 | 2200 | 23,3 | 23040 CC/W33 | 23040 CCK/W33 |
200 | 310 | 109 | 1290 | 2120 | 1300 | 1900 | 31 | 24040 CC/W33 | 24040 CCK30/W33 |
200 | 340 | 112 | 1600 | 2360 | 1500 | 1900 | 43 | 23140 CC/W33 | 23140 CCK/W33 |
200 | 340 | 140 | 1800 | 2800 | 1100 | 1500 | 53,5 | 24140 CC/W33 | 24140 CCK30/W33 |
200 | 360 | 98 | 1460 | 1930 | 1600 | 2200 | 43,5 | 22240 CC/W33 | 22240 CCK/W33 |
200 | 360 | 128 | 1860 | 2700 | 1200 | 1700 | 58 | 23240 CC/W33 | 23240 CCK/W33 |
200 | 420 | 138 | 2320 | 2900 | 1200 | 1500 | 95 | 22340 CC/W33 | 22340 CCK/W33 |
220 | 300 | 60 | 546 | 1080 | 1900 | 2200 | 12,5 | 23944 CC/W33 | 23944 CCK/W33 |
220 | 340 | 90 | 1220 | 1860 | 1600 | 2000 | 30,5 | 23044 CC/W33 | 23044 CCK/W33 |
220 | 340 | 118 | 1560 | 2600 | 1200 | 1700 | 40 | 24044 CC/W33 | 24044 CCK30/W33 |
220 | 370 | 120 | 1800 | 2750 | 1300 | 1700 | 53,5 | 23144 CC/W33 | 23144 CCK/W33 |
220 | 370 | 150 | 2120 | 3350 | 1000 | 1400 | 67 | 24144 CC/W33 | 24144 CCK30/W33 |
220 | 400 | 108 | 1760 | 2360 | 1500 | 2000 | 60,5 | 22244 CC/W33 | 22244 CCK/W33 |
220 | 400 | 144 | 2360 | 3450 | 1100 | 1500 | 81,5 | 23244 CC/W33 | 23244 CCK/W33 |
220 | 460 | 145 | 2700 | 3450 | 1000 | 1400 | 120 | 22344 CC/W33 | 22344 CCK/W33 |
240 | 320 | 60 | 564 | 1160 | 1700 | 2000 | 13,5 | 23948 CC/W33 | 23948 CCK/W33 |
240 | 360 | 92 | 1290 | 2080 | 1500 | 1900 | 33,5 | 23048 CC/W33 | 23048 CCK/W33 |
240 | 360 | 118 | 1600 | 2700 | 1100 | 1600 | 43 | 24048 CC/W33 | 24048 CCK30/W33 |
240 | 400 | 128 | 2080 | 3200 | 1200 | 1600 | 66,5 | 23148 CC/W33 | 23148 CCK/W33 |
240 | 400 | 160 | 2400 | 3900 | 900 | 1300 | 83 | 24148 CC/W33 | 24148 CCK30/W33 |
240 | 440 | 120 | 2200 | 3000 | 1300 | 1800 | 83 | 22248 CC/W33 | 22248 CCK/W33 |
240 | 440 | 160 | 2900 | 4300 | 950 | 1300 | 110 | 23248 CC/W33 | 23248 CCK/W33 |
240 | 500 | 155 | 3100 | 4000 | 950 | 1300 | 155 | 22348 CC/W33 | 22348 CCK/W33 |
260 | 360 | 75 | 880 | 1800 | 1500 | 1900 | 23,5 | 23952 CC/W33 | 23952 CCK/W33 |
260 | 400 | 104 | 1600 | 2550 | 1300 | 1700 | 48,5 | 23052 CC/W33 | 23052 CCK/W33 |
260 | 400 | 140 | 2040 | 3450 | 1000 | 1400 | 65,5 | 24052 CC/W33 | 24052 CCK30/W33 |
260 | 440 | 144 | 2550 | 3900 | 1100 | 1400 | 90,5 | 23152 CC/W33 | 23152 CCK/W33 |
260 | 440 | 180 | 3000 | 4800 | 850 | 1200 | 110 | 24152 CC/W33 | 24152 CCK30/W33 |
260 | 480 | 130 | 2650 | 3550 | 1200 | 1600 | 110 | 22252 CC/W33 | 22252 CCK/W33 |
260 | 480 | 174 | 3250 | 4750 | 850 | 1200 | 140 | 23252 CC/W33 | 23252 CCK/W33 |
260 | 540 | 165 | 3550 | 4550 | 850 | 1100 | 190 | 22352 CC/W33 | 22352 CCK/W33 |

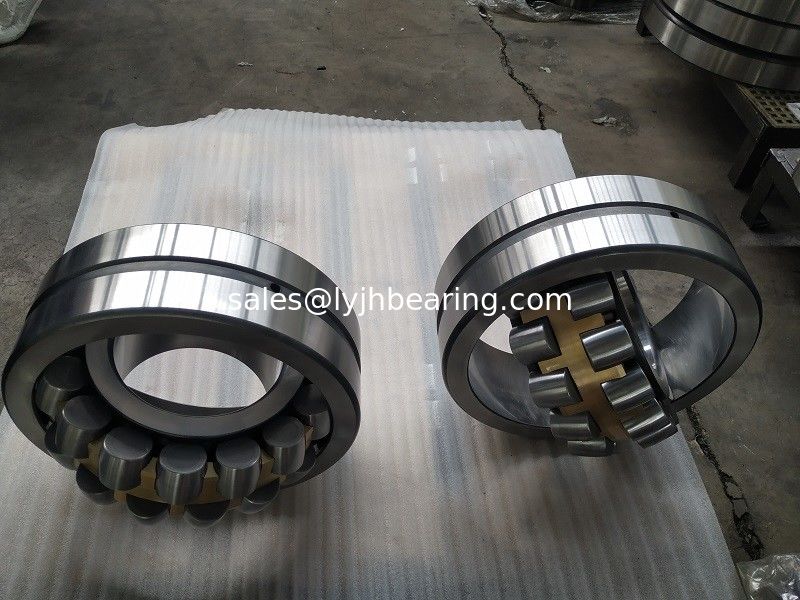

Veuillez vérifier l'image de rapport réelle sphérique de 23038 de CC/W33 23038 CCK/W33 190x290x75mm roulements à rouleaux :
Assemblyapplication sphérique de voie des roulements à rouleaux 23038 CC/W33 23038 CCK/W33 190x290x75mmRoller :
Métallurgique
• Exploitation et construction
• Machines liquides
• Manipulation de matériel
• Boîtes de vitesse industrielles
Industrie textile
Chemins de fer
Énergie
Nous incidence de précision de JINHANG sommes un professionnel
La précision soutenant le fabricant dans le monde, établi en 2005, se spécialisant dans des incidences de pivotement, des commandes de pivotement, incidence de table rotatoire, a croisé le roulement à rouleaux, le roulement à rouleaux cylindrique, le roulement à rouleaux coniques, le roulement à rouleaux sphérique, le roulement à billes de poussée de roulement à rouleaux de poussée, le tandem soutenant, le pignon et d'autres pièces spéciales de machine, avec la conception, la production, les ventes, le marketing et le service partout dans le monde. Pour l'incidence de haute précision, notre catégorie de précision peut atteindre à la classe de P5 P4 P2.
Notre avantage d'équipe :
Nous avons 70 employés, avec 10 ingénieurs expérimentés et technicists professionnels. La majeure partie de l'ingénieur usine de LYC et de ZWZ de marque, elles avaient possédé le produit et la conception et après des ventes éprouvées pour concevoir l'incidence. Nous pouvons également concevoir le dessin selon la condition de travail de rapport pour répondre au besoin des clients.
