| Matériel: | GCr15SiM | Application: | boîte de vitesse en plastique d'extrudeuse de nourriture |
|---|---|---|---|
| Rouleau: | rouleau cylindrique | Précision: | P4 P5 |
| Délai de livraison: | En stock | Paquet: | Carton |
| Diamètre d'axe: | taille de 7 pouces | Cage: | Disponible en laiton ou en acier |

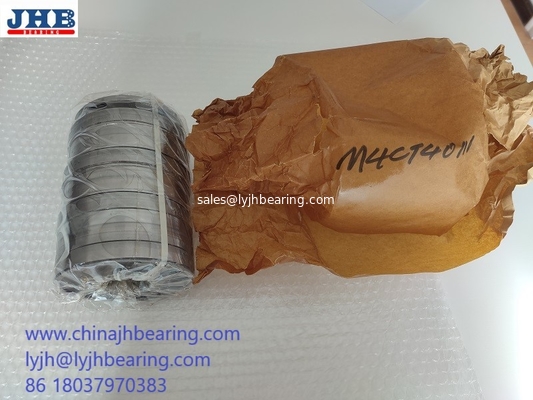

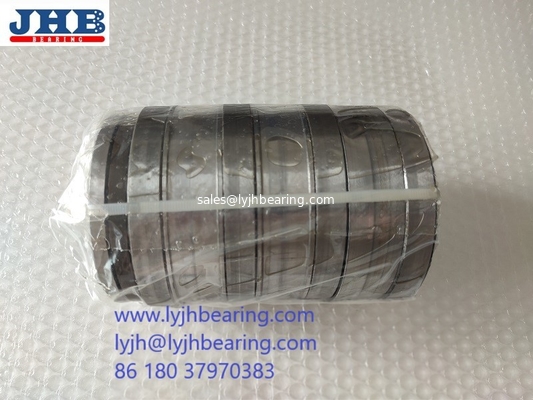

Roulement tandem multi-étages TAB-070140-205 pouces taille 7*14*7.75
Le roulement se compose d'une série de plaques de poussée et d'ensembles de rouleaux avec des manchons de compression séparant les étages.La conception des composants et la rectification globale rendent ce roulement unique.La conception des manchons, ainsi que le meulage de précision des composants, permettent d'appliquer la charge de manière égale à travers les étapes du roulement.
TAB-070140-205 données de butée à rouleaux comme suit :
| Palier tandem | Unité de taille de base | |||||
| Diamètre intérieur | Diamètre extérieur | Hauteur | ||||
| LANGUETTE-070140-205 | sept | taille en pouces | 14 | taille en pouces | 7,75 | taille en pouces |
| 177,8 | millimètre | 355.6 | millimètre | 196,85 | millimètre | |
Les paliers de butée tandem tab-070140-205 sont conçus pour être utilisés dans des applications à arbre horizontal (entraînements par engrenages d'extrudeuse) et il est essentiel qu'une charge de poussée suffisante soit appliquée pour empêcher le patinage des rouleaux.En règle générale, la charge minimale requise est exprimée sous la forme d'un rapport entre la charge dynamique nominale du roulement (C) et la charge appliquée (P).Les charges représentant C/P > 12 doivent être évitées et les charges où C/P se situe entre 8 et 12 doivent être évitées.TAB-070140-205 est un roulement à rouleaux de butée à deux étages avec diamètre intérieur : 7 pouces, diamètre extérieur : 14 pouces, hauteur : 7,75 pouces.
Les roulements tandem offrent une solution optimale partout où les exigences suivantes s'appliquent :
■ petite enveloppe de conception radiale
■ forces axiales élevées
■ longue durée de vie
■ faible énergie de frottement.
Les roulements tandem se sont avérés efficaces principalement dans les boîtes de vitesses des extrudeuses à vis simple et double dans l'industrie du caoutchouc et des plastiques.
D'autres applications possibles incluent :
■ équipement de forage de trous profonds
■ machines de soudage par friction.
Machine d'extrusion de plastique
Application des roulements tandem
Lors de l'utilisation de roulements en tandem, les recommandations suivantes doivent être respectées :
1. Précharge : 1 % de la charge nominale de base dynamique.La capacité de charge dynamique de base de chaque roulement tandem .Les chiffres non répertoriés seront fournis par notre institut sur demande.
2. Guidage radial : des roulements à rouleaux cylindriques ou des roulements à aiguilles peuvent être utilisés.
3. Éliminer le basculement : les pièces d'appui doivent être usinées pour éliminer tout basculement.
4. Tolérances de montage : les tolérances de montage suivantes sont recommandées : arbre f6 et alésage du boîtier F7.
5. Lubrification : les roulements tandem doivent toujours être lubrifiés par circulation d'huile.
