Détails sur le produit:
Conditions de paiement et expédition:
|
Matériel: | GCr15SiMn | Diamètre externe: | 196mm |
---|---|---|---|
Diamètre intérieur: | 170MM | Taille: | 13mm |
Délai de livraison: | en stock | PAQUET: | Carton fort |
La pièce commune de pivot de robot de collecte utilisent le roulement à rouleaux de RA17013 CRBS1713 170x196x13mm
Structure croisée par 170*196*13MM de roulement à rouleaux de RA17013 CRBS1713 :
Il se composent de l'anneau externe, l'anneau intérieur et le petits rouleau et entretoise. Chaque rouleau dans un roulement à rouleaux croisé est croisé à un angle de 90°, qui peut manipuler la force de chargement de la direction multiple en même temps. Le RA a croisé la série de roulement à rouleaux appartiennent à la fente externe d'anneau dans la moitié, le rapport unit.RA17013 entier d'anneau intérieur appartient à la lumière et au type compact avec l'anneau intérieur et externe le plus mince possible. C'est costume pour l'endroit que la réduction de poids et la réduction de taille sont exigé, comme les robots et les manipulateurs pivotants d'unité de main.
Le matériel d'anneau et de rouleau sont GCr15.
La rigidité élevée a croisé des spécifications du roulement à rouleaux du roulement à rouleaux RA17013 CRBS1713 170x196x13mm en tant que suivre :
Rapport du typeR | RA17013 qu'il égalent à IKO CRBS1713 |
Rapport de la structure | Roulement à rouleaux croisé mince |
Taille | 170x196x13mm |
Diamètre externe : | 196mm |
Diamètre intérieur : | 170mm |
Taille | 13mm |
Diamètre d'axe : | 170 millimètres |
Matériel externe intérieur d'anneau | Acier GCr15 |
Matériel de rouleau | GCr15 |
Dégagement | Charge initiale |
Roulement | Rouleau |
Délai de livraison | En stock |
UU | Le joint étant attaché des deux côtés |
CCO | Charge initiale négative de dégagement |
Matériel | GCr15 |
Délai de livraison | En stock |
Catégorie de précision | PO P6 P5 |
Paquet | Emballage sous vide et carton fort |
UU : le joint étant attaché des deux côtés
U : le joint étant attaché d'un côté
CCO : dégagement négatif
Co : dégagement positif
C1 : dégagement positif (plus grand que la Co)
Catégorie : Aucune catégorie normale 0 de symbole
USP : Exactitude de rotation de catégorie d'USP
Le délai de livraison : en stock
Le paquet : emballage et carton de vide
Type | TYPE D'IKO | Diamètre intérieur (millimètres) | diamètre externe (millimètres) | taille (millimètres) | poids (kilogrammes) |
RA5008 | CRBS508 | 50 | 66 | 8 | 0,08 |
RA6008 | CRBS608 | 60 | 76 | 8 | 0,09 |
RA7008 | CRBS708 | 70 | 86 | 8 | 0,1 |
RA8008 | CRBS808 | 80 | 96 | 8 | 0,11 |
RA9008 | CRBS908 | 90 | 106 | 8 | 0,12 |
RA10008 | CRBS1008 | 100 | 116 | 8 | 0,14 |
RA11008 | CRBS1108 | 110 | 126 | 8 | 0,15 |
RA12008 | CRBS1208 | 120 | 136 | 8 | 0,17 |
RA13008 | CRBS1308 | 130 | 146 | 8 | 0,18 |
RA14008 | CRBS1408 | 140 | 156 | 8 | 0,19 |
RA15008 | CRBS1508 | 150 | 166 | 8 | 0,2 |
RA16013 | CRBS1613 | 160 | 186 | 13 | 0,59 |
RA17013 | CRBS1713 | 170 | 196 | 13 | 0,64 |
RA18013 | CRBS1813 | 180 | 206 | 13 | 0,68 |
RA19013 | CRBS1913 | 190 | 216 | 13 | 0,69 |
RA20013 | CRBS2013 | 200 | 226 | 13 | 0,71 |
Le Super Slim dactylographient les roulements à rouleaux croisés
Ce type est incidence extrêmement compacte ayant 5.5mm de taille sectionnelle et 5mm de la largeur.
Des séparateurs sont incorporés entre les rouleaux cylindrique pour la rotation sans heurt. Ces compacité, lumière ? le ness et la douceur contribuent la réduction de taille de la machine et de la puissance économisante d'entraînement.
Type mince roulements à rouleaux croisés
Ces incidences sont les incidences minces ayant une petite sortie ? diamètre latéral, en comparaison du diamètre ennuyé,
et une largeur étroite. Le type avec la cage et le type avec le séparateur fournissent la rotation sans heurt et sont costume ? capable pour des applications où la vitesse de rotation est comparativement haute.

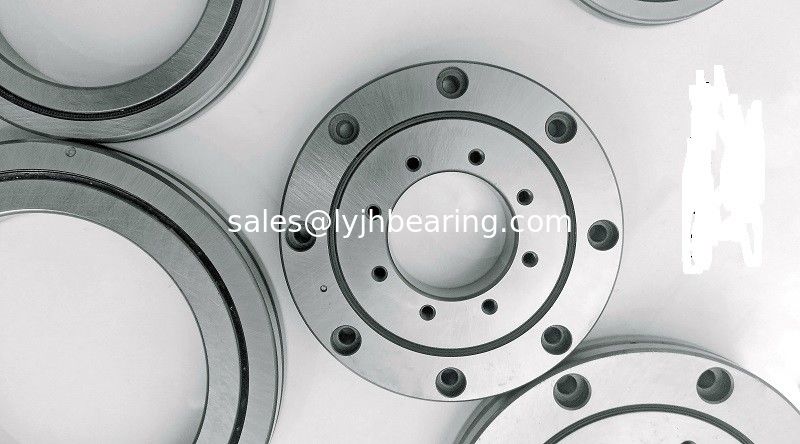

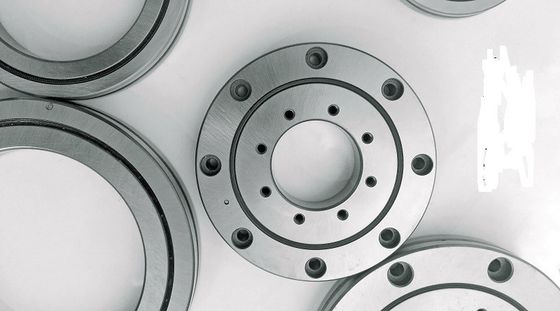

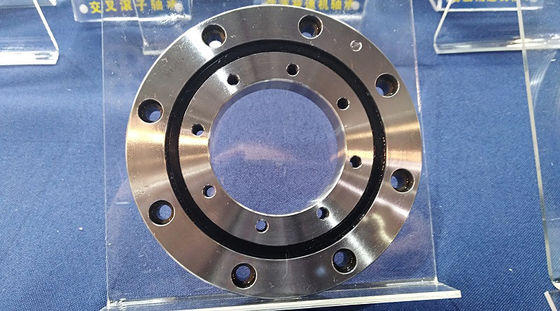

Type trou de montage
La rigidité élevée a croisé le roulement à rouleaux
Des trous de montage sont préparés sur l'anneau externe et l'anneau intérieur fournissant le support facile ainsi que la rigidité élevée et de grande précision.
Le 【ce qui font des robots doivent faire avec les roulements à rouleaux croisés ? 】
Les robots fonctionnent actuellement à travers une gamme des champs comprenant les robots médicaux et les robots industriels pour la soudure ou la collecte de partie.
Ces robots évoluent vers des fonctions plus élevées, une plus hauts performance, et plus de haute qualité,
ce qui exigent haut des incidences de performance de soutenir leur mouvement.
Par exemple, les incidences soutenant l'oscillation du robot de type bras dans la figure à la droite doivent résister
la charge élevée dérivée de l'opération à grande vitesse et du mouvement complexe.
En outre, ils doivent non seulement se tenir jusqu'à cette charge grave, mais exigent également de grande précision pour permettre le mouvement précis.
Des roulements à rouleaux croisés ont été créés pour être utilisés dans cet environnement robot-spécifique exigeant.
